紧固件键、销连接及画法分析:所谓的键连接是通过键实现轴和轴上零件间的周向固定以传递运动和转矩。其中,有些类型还可以实现轴向固定和传递轴向力,有些类型并能实现轴向动联接。而销是标准件,可用来作为定位零件,用以确定零件间的相互位置;也可起联接作用,以传递横向力或转矩;或作为安全装置中的过载切断零件。销可以分为圆柱销、圆锥销和异形销等。

　　键连接

　　1、键的功用、种类及标记

　　(1)键的功用:用键将轴与轴上的传动件(如齿轮、皮带轮等)联接在一起,以传递扭矩。

　　(2)键的种类:普通平键、半圆键和钩头楔键

　　(3)键的标记:键 国标 宽度x键长

　　例:

　　标记:键GB/T1096-2003 16x10x100

　　表示:

　　圆头普通平键(A)型

　　宽度=16mm

　　长度=100mm

　　高度=10mm

　　2、键连接的画法:

　　二、销连接

　　1、销的功用、种类及标记

　　(1)销的功用:销主要用于零件之间的定位,也可用于零件之间的联接,但只能传递不大的扭矩。

　　(2)销的种类:圆柱销、圆锥销、开口销

　　(3)销的标记:

　　公称直径10mm,长50 mm的圆柱销

　　标记:销GB/T119.1-2000 B10x50

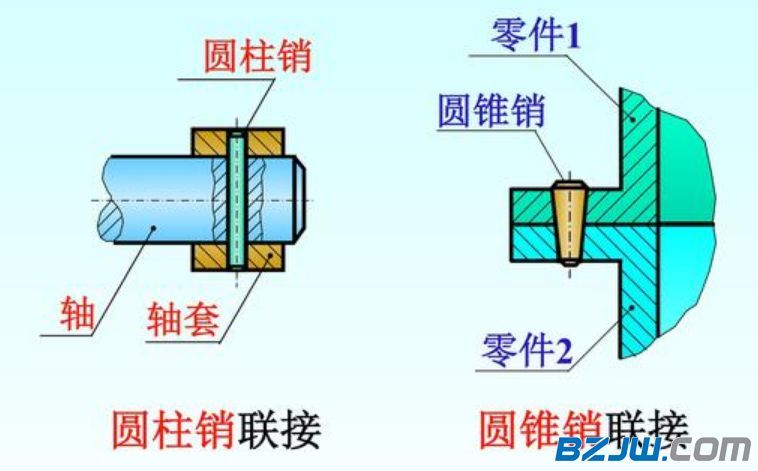

　　2、销连接的画法
